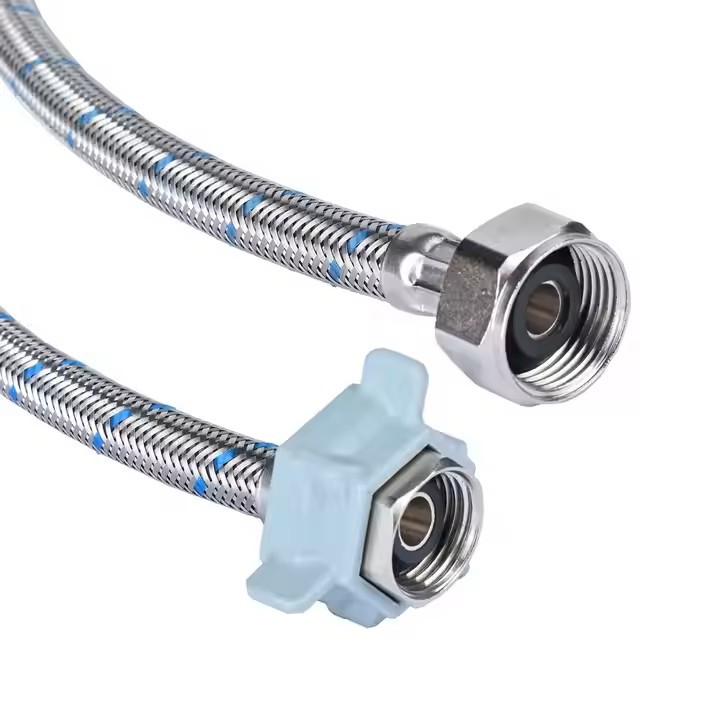

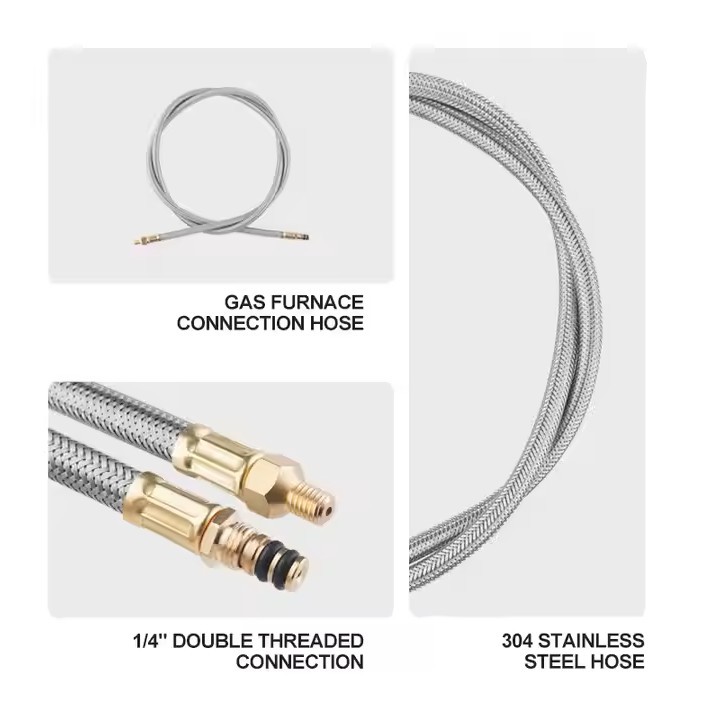

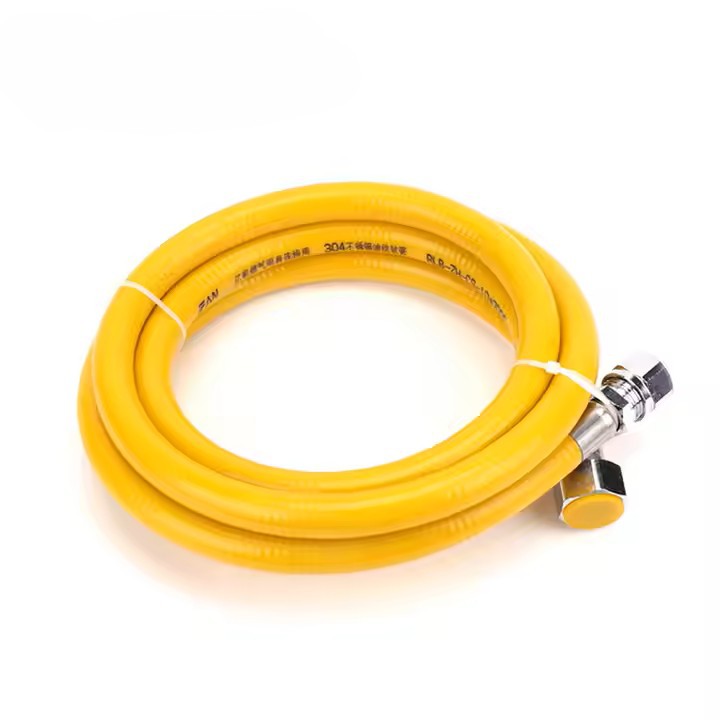

Manguera de gas flexible de acero inoxidable

Componente

Opciones de materiales

Propiedades clave

Aplicaciones

Cumplimiento de estándares

Tubo corrugado

Acero inoxidable 304

• Rentable-efectiva
• Buena resistencia a la corrosión
• Rango de temperatura: -50 grados a 400 grados

Líneas de gas residenciales, sistemas HVAC.

ASTM A240, EN 1.4301

Acero inoxidable 316/316L

• Resistencia superior al ácido/cloruro
• Calidad marina-
• Rango: -196 grados a 500 grados

Transferencia de gases industriales, plantas químicas.

ASTM A240, EN 1.4401/1.4404

Trenza

Alambre de acero inoxidable 304/316

• Refuerzo de presión (hasta 500 PSI)
• Blindaje EMI

Sistemas de gas de alta-presión, transferencia de GNL

SAE J1401,ISO 10380

Inconel 600/625

• Resistencia extrema al calor (hasta 1100 grados)
• Resistente a la oxidación-

Aeroespacial, líneas de gas para hornos

ASTM B166, AMS 5666

Accesorios finales

Latón (cromado)

• Resistente a la corrosión-
• Enhebrado sencillo (rosca NPT/G-)

Electrodomésticos de gas residenciales/comerciales

ANSI B1.20.1, EN 10226-1

Acero inoxidable (304/316)

• Alta durabilidad
• Sellados soldados para-sellos a prueba de fugas

Ubicaciones industriales/peligrosas

ASME B16.11

Forro interior

PTFE (teflón)

• Inercia química
• Previene la permeación de gases

Gases especiales (p. ej., argón, hidrógeno)

FDA 21 CFR 177.1550

Revestimiento (opcional)

Chaqueta de PVC/nylon

• Protección adicional contra la abrasión y los rayos UV
• Codificación de colores-para tipos de gases

Instalaciones exteriores/vistas

UL 94 (resistencia a las llamas)

Tamaño nominal (pulgadas)

Diámetro interior (ID) mm

Diámetro exterior (OD) mm

Mín. Radio de curvatura

Presión máxima de trabajo (PSI/bar)

Aplicaciones típicas

1/4"

6.0 - 6.5

10 - 12

30mm

300 (20 barras)

Medidores de gas, equipos de laboratorio.

3/8"

9.0 - 10.0

14 - 16

45mm

250 (17 barras)

Estufas y calentadores de gas residenciales.

1/2"

12.0 - 13.5

18 - 20

60 milímetros

200 (14 barras)

Cocinas comerciales, calderas.

3/4"

18.0 - 19.5

25 - 28

90mm

150 (10 barras)

Quemadores industriales, hornos.

1"

24.0 - 26.0

32 - 35

120mm

120 (8 barras)

Grandes calderas, distribución de gas.

1.5"

38.0 - 40.0

48 - 52

180 milímetros

100 (7 barras)

Estaciones de GNC, plantas industriales.

2"

50.0 - 52.0

62 - 65

240 milímetros

80 (5 barras)

Conexiones de tuberías, transferencia de GNL.

Industria/Aplicación

Casos de uso específicos

Beneficios clave

Material recomendado

Sistemas de gas residenciales

• Conexión de estufas/hornos a gas
• Calentadores de agua
• Leños para chimenea

• A prueba de fugas-
• Flexible para espacios reducidos
• Durable (sin óxido ni grietas)

304SS con accesorios de latón

Cocinas Comerciales

• Gamas de restaurante
• Freidoras industriales
• Hornos de panadería

• Resiste altas temperaturas
• Fácil de limpiar (sanitario)
• Retardante de llama-

316SS con cubierta de PVC

Líneas de gas industriales

• Quemadores de fábrica
• Conexiones de caldera
• Calentamiento de proceso

• Tolerancia a alta-presión
• Resistente a productos químicos-
• Amortiguación de vibraciones

316L SS con doble trenza

Sistemas GNC/GNL

• Estaciones de abastecimiento de combustible para vehículos
• Transferencia de gas criogénico
• Conexiones del tanque de almacenamiento

• Maneja temperaturas extremas (-196 grados)
• Sin fragilidad
• Calificación de alta-presión

316SS + trenza de Inconel

Suministro de gas de laboratorio

• Mecheros Bunsen
• Líneas de gases especiales (p. ej., argón, hidrógeno)

• Material ultra-puro
• Sin permeación de gas
• Sin-chispa

Acero inoxidable 316L + revestimiento de PTFE

Sistemas de gases medicinales

• Líneas de oxígeno hospitalario
• Entrega de gas dental
• Equipo esterilizador

• Bacterias-resistentes
• Montaje sin aceite-
• Funcionamiento silencioso

316L SS (electropulido)

Aparatos de gas para exteriores

• Parrillas para barbacoa
• Calentadores de patio
• Calentadores de piscina

• Resistente a los rayos UV y a la intemperie-
• A prueba de roedores-
• A prueba de corrosión-

304SS con revestimiento de nailon

Aeroespacial/Defensa

• Líneas de combustible para aviones
• Sistemas de gas de apoyo en tierra

• Ligero
• Ignífugo
• Blindaje EMI

Acero inoxidable 316 reforzado con titanio-
