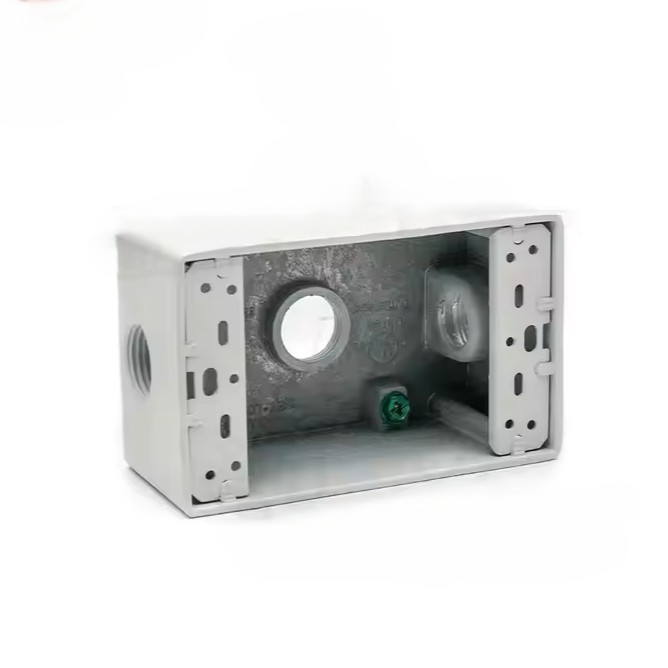

Caja de conductos impermeable

Material

Propiedades

Ventajas

Desventajas

Aplicaciones comunes

Policarbonato (PC)

Alta resistencia al impacto, estable a los rayos UV, ligero.

- Resistente a la intemperie
-Resistente a la corrosión-
- Buen aislamiento

- Puede degradarse bajo exposición prolongada a los rayos UV (a menos que se trate)

Armarios eléctricos exteriores, instalaciones solares.

Fibra de vidrio (PRFV)

Extremadamente duradero, resistente a productos químicos y rayos UV, no-conductor.

- Alta relación resistencia-a-peso
-Resistente al fuego-
- Larga vida útil

- Más caro que el plástico
- Más pesado que el policarbonato

Ambientes hostiles (plantas químicas, marinos)

Acero inoxidable (SS304/SS316)

Resistente a la corrosión-, robusto, ignífugo.

- Durabilidad superior
- blindaje EMI
- Higiénico (alimentos/médico)

- Costoso
- Más pesado
- Requiere conexión a tierra

Procesamiento de alimentos, tratamiento de aguas residuales, en alta mar

Plástico ABS

Resistente, moderada resistencia a los rayos UV y rentable-

- Ligero
- Asequible
- Buena resistencia al impacto

- Menos estable a los rayos UV que la PC
- Tolerancia de temperatura más baja

Uso interior/exterior cubierto, cajas de conexiones

Aluminio

Ligero, resistente a la corrosión-(si está anodizado) y con blindaje EMI.

- Disipación de calor
- Costo moderado
- Reciclable

- Menos resistente-a impactos que el acero
- Puede oxidarse

Telecomunicaciones, control de tráfico, sistemas HVAC.

Tamaño (pulgadas)

Métrico (mm)

Dimensiones (largo × ancho × alto, aprox.)

Compatibilidad del tamaño de entrada del conducto

Aplicaciones típicas

Clasificación IP/NEMA

4×4×2

100×100×50

4" × 4" × 2"

1/2" – 3/4"

Pequeños cruces, artefactos de iluminación.

IP66, NEMA 4X

6×6×4

150×150×100

6" × 6" × 4"

1/2" – 1"

Controles de HVAC, salidas exteriores

IP67, NEMA 4

8×8×6

200×200×150

8" × 8" × 6"

3/4" – 1-1/2"

Paneles industriales, cableado de bombas.

IP68, NEMA 6P

12×12×6

300×300×150

12" × 12" × 6"

1" – 2"

Inversores solares, empalmes de cables grandes.

IP66, NEMA 4X

18×18×8

450×450×200

18" × 18" × 8"

1-1/2" – 2"

Estaciones de servicios públicos, centros de telecomunicaciones

IP67, NEMA 4X

24×24×12

600×600×300

24" × 24" × 12"

2" – 3"

Subestaciones, maquinaria-pesada

IP68, NEMA 6P

Solicitud

Descripción de uso

Funciones clave requeridas

Entornos típicos

Cableado eléctrico exterior

Protege empalmes de cables, interruptores y tomacorrientes de la lluvia, la nieve y el polvo.

IP65/IP66, material resistente a los rayos UV- (p. ej., policarbonato).

Jardines, exteriores de edificios, mobiliario urbano.

Controles industriales

Alberga paneles de control, PLC o arrancadores de motor en áreas húmedas/polvorientas.

NEMA 4X (a prueba de corrosión-), acero inoxidable/fibra de vidrio.

Fábricas, plantas químicas, tratamiento de aguas residuales.

Sistemas de climatización y bombas

Incluye cableado para unidades de aire acondicionado exteriores, bombas de piscina o sistemas de riego.

IP67 (resistencia a la inmersión en agua), a prueba de óxido-.

Tejados, sótanos, cerca de fuentes de agua.

Marino y offshore

Protege las conexiones eléctricas en muelles, barcos o plataformas petroleras.

IP68 (sumergible), resistente al agua salada-(SS316).

Puertos, plataformas marinas, embarcaciones.

Instalaciones de energía solar

Protege cajas combinadoras fotovoltaicas, inversores y conexiones de CC.

Estabilizado-UV, tolerancia a altas-temperaturas.

Granjas solares, tejados, desiertos.

Tráfico y alumbrado público

Asegura el cableado de señales de tráfico, alumbrado público y señalización.

Resistente-a impactos y antivandálico-(metal/ABS).

Carreteras, túneles, espacios públicos.

Gabinetes de datos/telecomunicaciones

Protege celdas pequeñas 5G, terminales de fibra óptica o cables subterráneos.

Blindaje EMI (metal), juntas impermeables.

Infraestructura urbana, conductos subterráneos.

Industria de alimentos y bebidas

Cerramientos higiénicos para áreas de lavado (limpieza a alta-presión).

Materiales que cumplen con NEMA 4X y FDA-.

Plantas procesadoras, cervecerías, lecherías.
